產品介紹

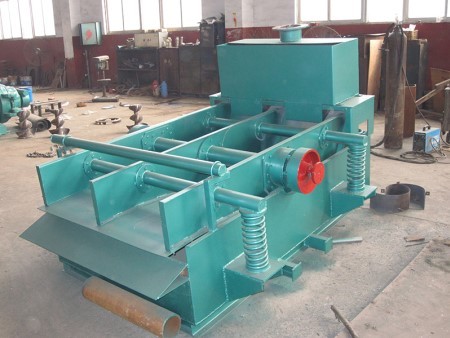

振框平篩
一 技術特性
用于紙漿的粗選、凈化。通過高頻率振動將漿中的骨節、薄膜及粗大雜質篩出。
二 技術參數
型號： 1.0 2.0
生產能力：20-40T/D 30-60T/D
篩選面積：1.0㎡ 1.0㎡
篩板規格：580×2100 1080×2100
振動頻率：1400次/分 1400次/分
進漿濃度：1-1.5% 1-1.5%
出漿濃度：0.8-1.2% 0.8-1.2%
振幅：3-4㎜ 3-4㎜
配用電機：Y100L-4/3KW Y132S-4/5.5KW
三 設備結構：由進漿箱、篩體、漿槽、減振彈簧、噴水裝置和彈性聯軸器等組成。
1進漿箱由4㎜低碳鋼板焊接而成，進漿口直徑為PN1.0 DN100為了進料均勻設有擋漿板。
2篩體支承在減振的彈簧上，是由篩框與篩板構成。篩框低碳鋼板Q235-A制成。篩板采用304不銹鋼。
3減振彈簧：座式彈簧減振，彈簧材料為65Mn。彈簧座用35圓鋼車制。
4漿槽：采用5㎜厚鋼板焊接，底座采用8#槽鋼及L50×40×4的角鋼焊接，設由液位調節門，材料全部為低碳鋼Q235-A。
5噴水裝置：采用G1/4″的鍍鋅鋼管，鉆Φ4㎜孔。
6傳動裝置：振動軸通過一條通過中間軸和兩個彈性聯軸器由電動機直接帶動回轉，軸的兩頭裝有偏重輪，軸的兩端則支承在兩端的滾動軸承。軸的材料采用45#鋼，調質處理，軸承采用113613，偏重輪Φ150×25材料為HT150，軸承體、聯軸器材料為HT150，電機座型鋼焊接。
